スパイラル洗浄機(KY型)

各種機械から加工された製品の洗浄に威力を発揮

スパイラル洗浄機(KY型)の特長

FEATURES

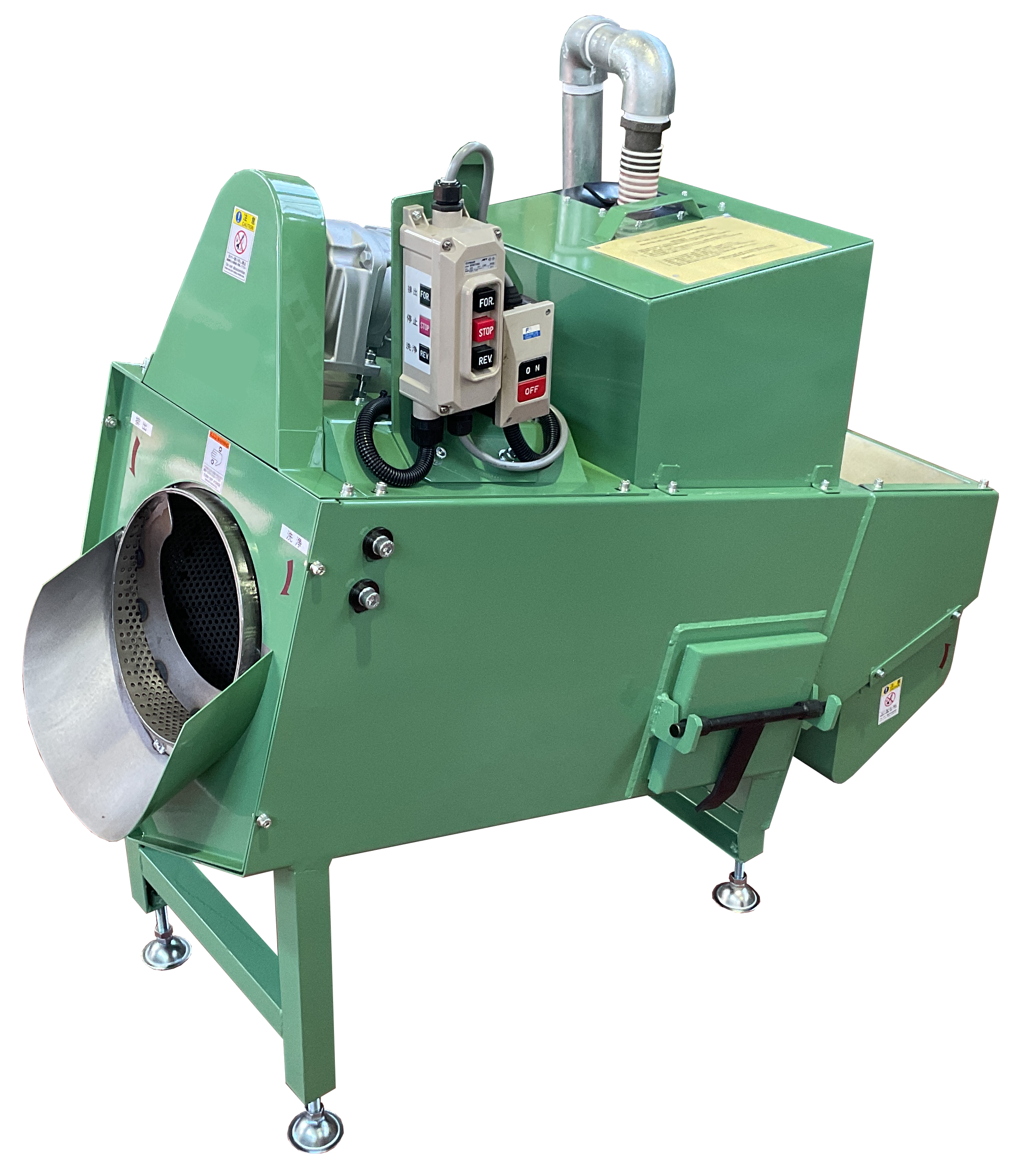

KY-300型

低排出口機との接続が可能です。

シャフトレスのため、洗浄ドラムが小さくても大きな物が洗えます。

コンパクトサイズで場所を取りません。

当機のために開発したシステムによって低価格を実現。

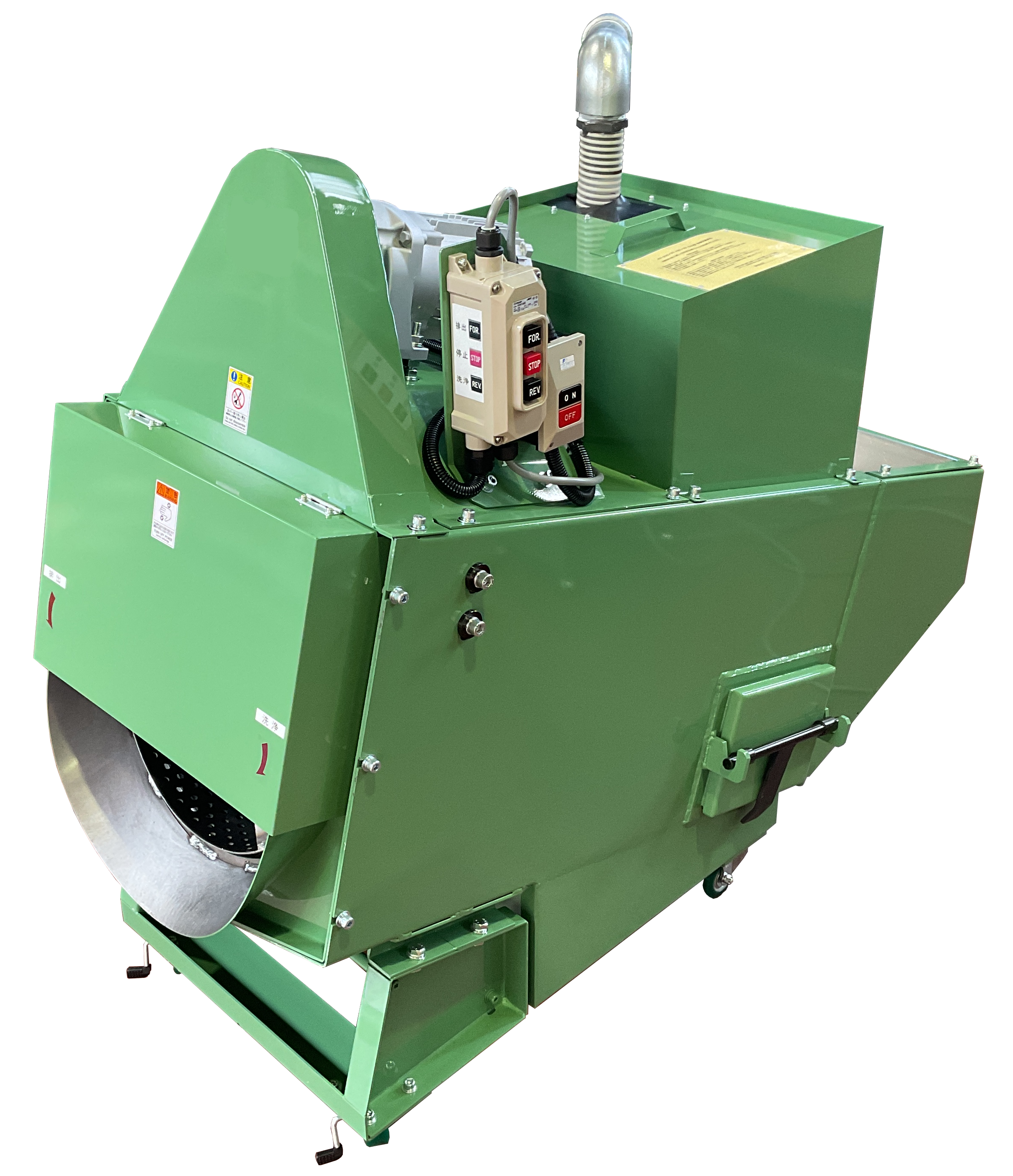

KY-420型

一台で多種類の部品が洗えます。

正逆回転がスムーズなので共ずりが可能です。

1度に25kg(10リットル)まで洗えます。

キャスター付ですから移動が簡単です。

強力なファンポンプが洗浄油を循環し、浄化します。

自動切断機の切断部高さに合わせての設計。

KY-520型

一度に40kg(15リットル)まで洗浄能力が大幅にUP!!さらに大きいものまでカバーできます。

自動切断機の切断部高さに合わせての設計です。

工程

FLOW

使用説明
① 投入口に洗浄したい品物を投入します
② ドラムが回転することにより洗浄を行います
③ 洗浄後は排出口より品物が排出されます

※KY-420型・KY-520型は、自動切断機との連動用及び全自動型も製作致しております

※ドラムのメッシュは洗浄する品物によって仕様をご指定下さい

仕様

SPECIFICATION

KY300 仕様図

KY420 仕様図

KY520 仕様図

諸元表

型式KY-300型KY-420型KY-520型
洗浄能力標準機最小径φ6.5mmφ6.5mmφ6.5mm
洗浄能力標準機最大径φ40mmφ50mmφ100mm
洗浄能力標準機最大長さ50mm150mm200mm
ドラム減速モーター0.2kw0.4kw0.75kw
ポンプモーター0.2kw0.4kw0.75kw
ドラム回転数(毎分)22回転25回転16回転
機械全長1,195mm1,350mm1,820mm
機械全高さ960mm1,150mm1,450mm
機械全巾470mm670mm900mm
機械重量135kg230kg350kg

開発者の独り言

MONOLOG

パイプ切断品の洗浄用で作った機械ですが、冷間鍛造品の洗浄用にも使われています。

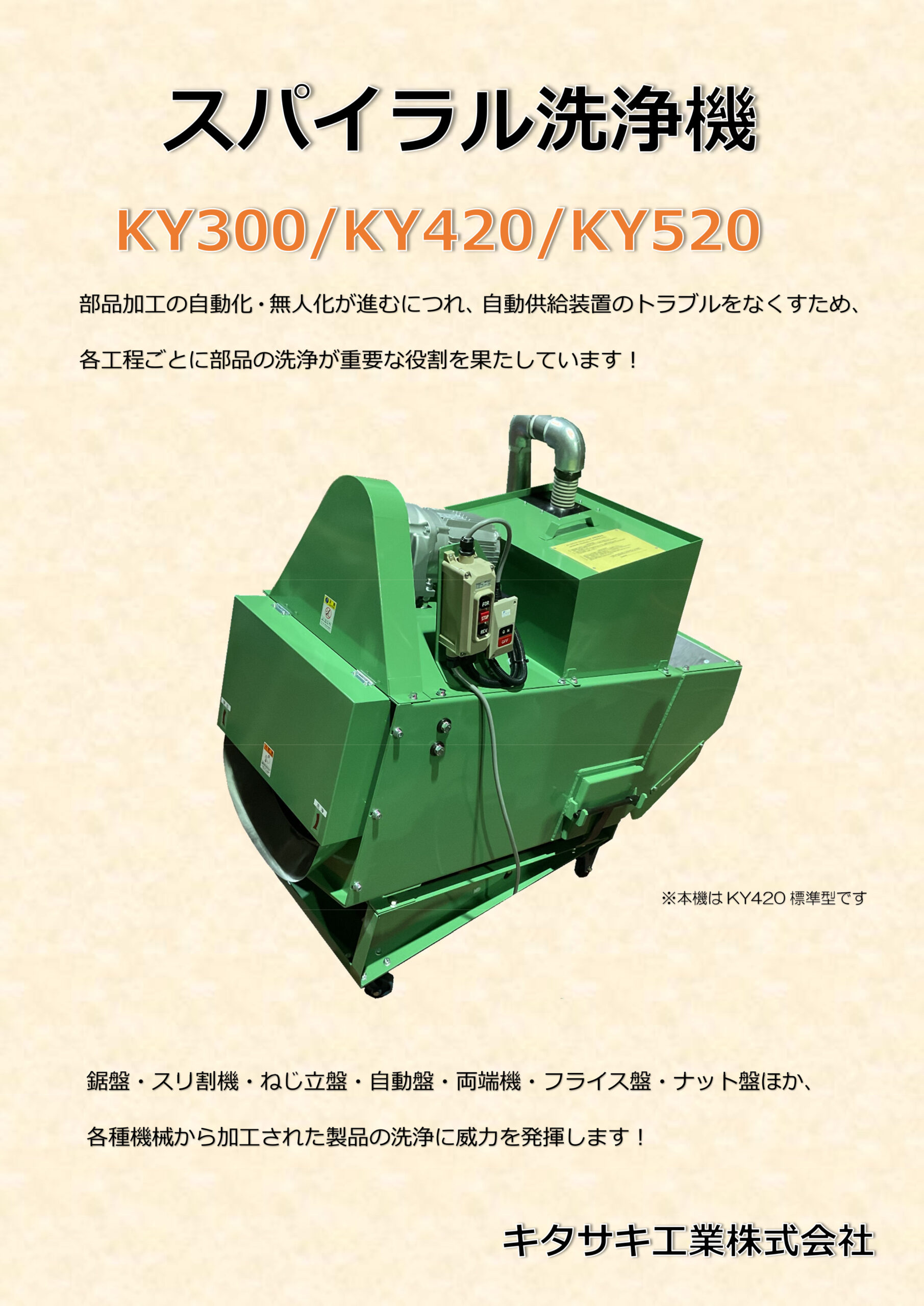

製品カタログ:スパイラル洗浄機(KY型)

300型・420型・520型と処理物によって3機種あります。
内蔵の回転式ドラムによって切削後のワークを洗浄します。

※総合カタログをご希望の場合は、こちらよりダウンロードいただけます。
