特徴

ワークの油切りに用います。

以下の項目にお困りではありませんか？
・小物部品の加工をされている方
・1次加工と2次加工との間に、脱油工程を行っている方
・小ロットの脱油処理を行いたい方
・脱油工程時でのワークのキズを抑えたい方

　→ そんな方にはこのミニセパをオススメいたします！

－ PRポイント －
・ワークの脱油1工程を減らせます。
・洗浄工程がある場合、液のコスト削減
・インバータ制御、シーケンス制御によるオールインワンパッケージ
・小型なので場所をとりません。

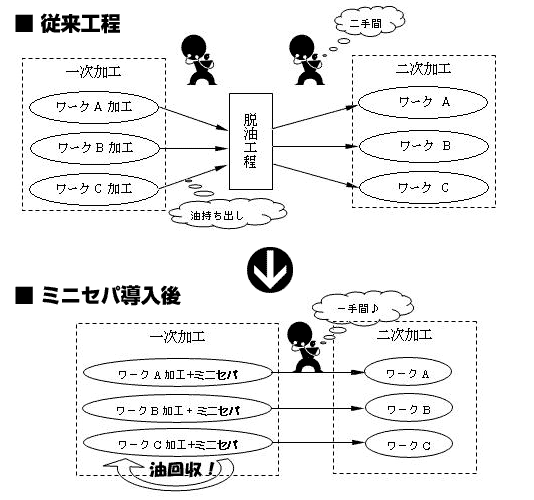

・一次加工からすぐに二次加工へ。（1工程省略する事で、時間の短縮が図れます。
・ワーク等持ち運びの必要がありません。
・洗浄前に脱油処理をする事で、洗浄液への切削油混入が防げます。
　→洗浄液の汚れを食い止めます。
　→洗浄液の交換頻度が減り、コスト削減にもなります。
・バケット内はMCナイロン製で、ワークにキズをつけません。

● 1個処理のタイプは電源をつなぐだけで、即御使用頂けます。
● ロット処理でも（注）各種投入シュート、装置を装備することで可能です。
● 各種生産ラインに合わせた設計変更も可能です。
※（注）はオプションになります。

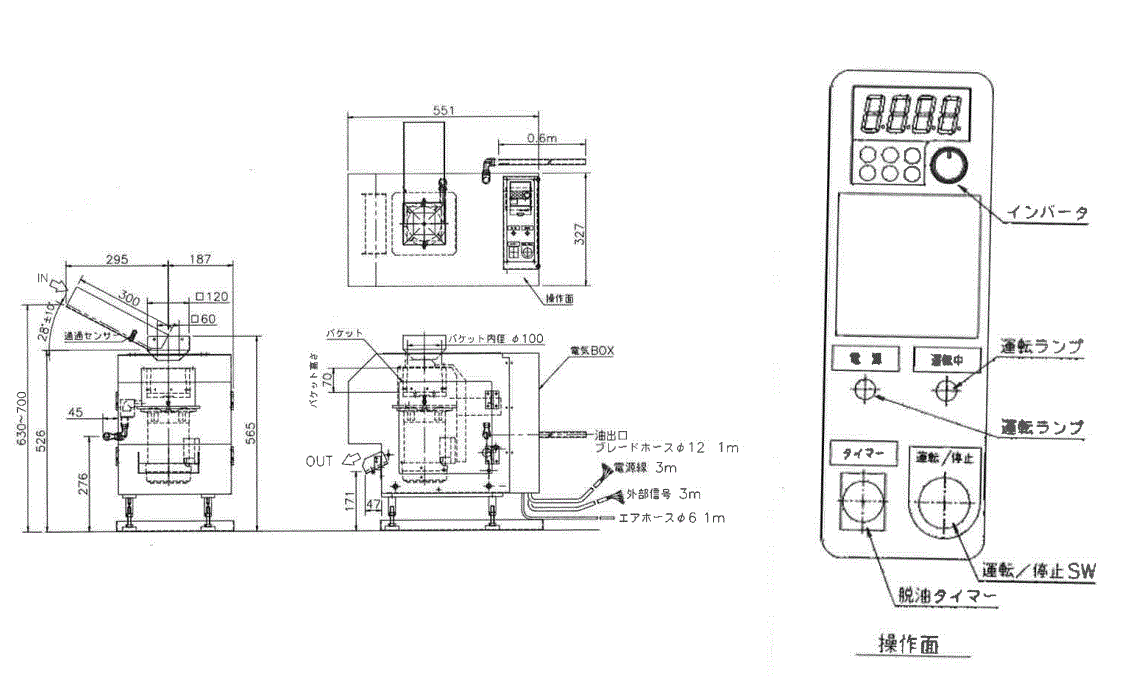

仕様

仕様

電源	三相200V　0.2KVA(1.25m㎡ 4芯　3m付属）
空気圧	0.4MPa (φ6エアーホース 3m付属）
回転数	1750r.p.m (60Hz時）　 （出荷時設定として5Hz～60Hzまで変更可能）
バケット内寸	φ100×深さ 70mm
タイマー設定	最大3min（標準）
本体重量	55kg
信号線	0.5m㎡　5芯　3m付属 Ｙ型圧着端子 入力コモン、投入信号、起動信号 出力コモン　受入れＯＫ信号
塗装色	マンセル　10ＧＹ5/4（モスグリーン）

処理能力

最大処理重量	約500ｇ
最大処理容量	約180ml
許容偏荷重	約50g
サイクル時間	脱油時間＋約5～10sec

最大処理量 参考値

キャップスクリュー サイズ（重量/個）	個数（重量）
M3×8（＠0.78ｇ）	650個（507ｇ）
M4×10（＠1.66ｇ）	300個（498ｇ）
M5×10（＠2.85ｇ）	180個（513ｇ）
M6× 15（@5.3g）	100個（530ｇ）
